現(xiàn)在很多地方都有用到玻璃制品，因此廢玻璃的數(shù)量也逐年增長(zhǎng)。廢玻璃經(jīng)過(guò)粉碎熔化后可以做到回收再利用，大大降低了能源消耗及對(duì)于環(huán)境的污染，下面就由壯鑫小編為您介紹一下廢玻璃熔化后用途及方法。
  

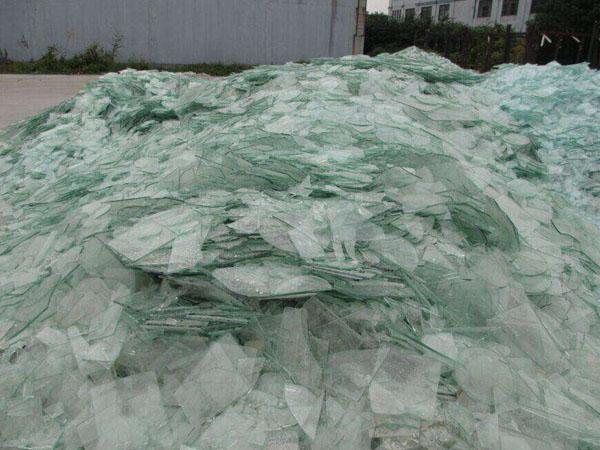

  一、廢玻璃熔化方法

  

  1、燒結(jié)法

  燒結(jié)法是將廢玻璃研磨成符合細(xì)度要求玻璃粉，然后加入一定量的粘合劑和著色劑或脫色劑，用混合機(jī)將之混合成為均勻的配合料。采用干壓法將配合料壓制成各種規(guī)格的坯體，經(jīng)干燥后送入燒成溫度為800C~900C的輥道窯、推板窯、隧窯進(jìn)行燒結(jié)，燒成后制品進(jìn)行檢驗(yàn)，包裝，不合格品可循環(huán)再利用。
  

  2、熔融法

  
  熔融法是以廢玻璃(摻入為25%~60%)為主要原料，摻入一定量的硅砂、長(zhǎng)石、石灰石、純堿及乳濁劑，制成均勻的配合粉料，然后送入高溫熔窯(溶化溫度為1 400C~1 500C)熔化成均勻的玻璃液，玻璃液流入壓延機(jī)壓制成一定規(guī)格的玻璃塊，送入退火窯退火處理，成品檢驗(yàn)、包裝。
  

  二、廢玻璃熔化用途

  

  1、玻璃馬賽克

  
  意大利Vetricolor公司是一家專門(mén)生產(chǎn)玻璃馬賽克的公司，其生產(chǎn)工藝為自動(dòng)稱量廢玻璃與原料混合攪拌，流出玻璃液溫度約1300°C，然后馬賽克成型，退火并冷卻到大氣溫度，散狀馬賽克輸送去粘結(jié)在紙板上或纖維網(wǎng)上。按工藝要求，原料必須純凈，以避免將顏色弄臟。為此需用電爐熔化，以避免燃料灰燼摻進(jìn)顏料中，同時(shí)還能保持溫度恒定，這樣也能保證顏色均勻，并減少了對(duì)大氣的污染。
  

  2、微晶玻璃仿大理石板

  
  利用廢玻璃生產(chǎn)的微晶玻璃仿大理石板主要工藝是將廢玻璃、粉煤灰、石灰石或白云石及一定量的著色劑和晶核劑、助熔劑，按精確的比例制成配合料，經(jīng)高溫窯爐(溫度1400C~1 500C)熔融成均勻的玻璃液，然后經(jīng)平板玻璃成型設(shè)備制成一定厚度(8~20 毫米)的玻璃板，在退火窯中進(jìn)行熱處理(溫度650C~950C),經(jīng)切裁、檢驗(yàn)、包裝為成品。不僅可用于建筑的墻體裝飾、地面裝飾，而且可用于物料運(yùn)輸?shù)哪湍チ鞑?、?shí)驗(yàn)臺(tái)板、桌面等，其產(chǎn)品質(zhì)量?jī)?yōu)于天然石材、陶瓷制品。
  

  3、玉質(zhì)裝飾板材

  
  生產(chǎn)玉質(zhì)裝飾板材以廢玻璃為主要原料，加入少量輔料，經(jīng)過(guò)高溫?zé)Y(jié)并壓制成型，通過(guò)調(diào)整配方使板材呈現(xiàn)不同的色澤，具有玉石般晶瑩剔透的外觀質(zhì)感，給人以富貴典雅、耳目一新的感覺(jué)，因此稱作為玉質(zhì)裝飾板材。這種材料表面光滑、富有光澤、不沾灰塵、便于清洗，有一定的耐磨性，強(qiáng)度和化學(xué)穩(wěn)定性，不老化、不變色?？捎酶鞣N建筑的內(nèi)外墻面、地面、臺(tái)面和柱面的裝飾，是一種建筑裝飾板材。
  

  4、建筑面磚

  
  生產(chǎn)建筑面磚以廢玻璃為原料，摻入適量的可塑性粘土料，經(jīng)造粒、成型、燒結(jié)等工藝，在溫度950C~1050C下燒結(jié)180~210分鐘，可制得建筑面磚，該產(chǎn)品具有耐酸堿、高強(qiáng)度，不褪色和抗老化等優(yōu)點(diǎn)。
  

  5、玻璃花崗石裝飾板

  
  玻璃花崗石裝飾板是一種的裝飾板，其表面有花崗石花紋、故又稱花崗石裝飾板。玻璃花崗石裝飾板由兩層構(gòu)成，表面3~6毫米為玻璃質(zhì)，基底層厚6~10毫米，為多孔狀，能吸水。上下兩層經(jīng)壓制成型后，進(jìn)行中溫?zé)Y(jié)(溫度760C)，將燒成品經(jīng)過(guò)粗磨，細(xì)磨和拋光處理。
  

  以上就是對(duì)于廢玻璃熔化后用途的介紹，由此可見(jiàn)廢玻璃大有用途，因?yàn)閺U玻璃無(wú)法通過(guò)填埋等方法自然降解，所以的處理方式就是交給回收站，再經(jīng)過(guò)加工二次利用。洛陽(yáng)壯鑫長(zhǎng)期從事洛陽(yáng)廢玻璃回收工作，如果您有大量廢玻璃需要回收，歡迎您聯(lián)系我們，我們將會(huì)為您派專車上門(mén)回收。

相關(guān)內(nèi)容：

廢玻璃粉碎后的用途都有哪些？

詳解廢玻璃加工工藝流程
